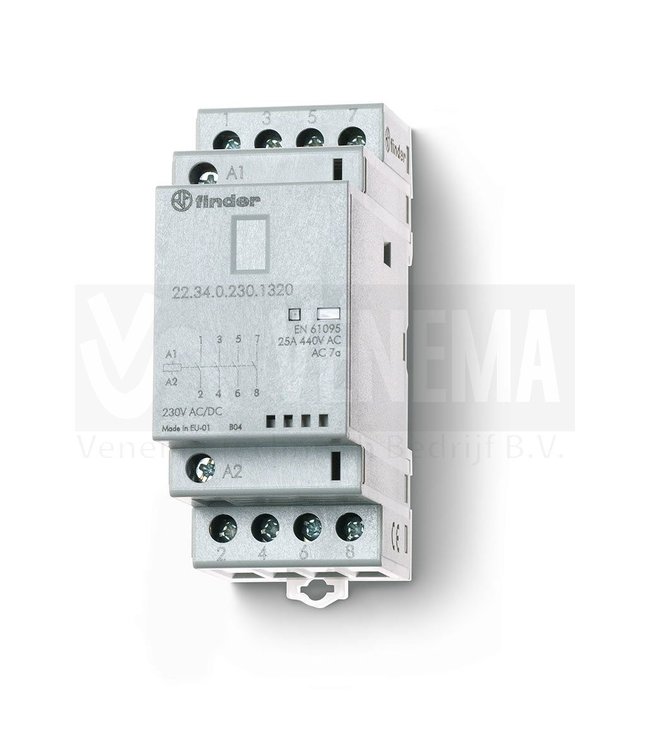

25A Magneetschakelaar AgNi - 4 maakcontacten

€45,76 Excl. btw

Artikelnummer:: 22.34.0.012.1320

• Contacten met dubbele onderbreking
• AC/DC aansturing
• Geluidsarm
• Varistorbeveiliging
• Contactmateriaal: AgNi
• Volgens DIN EN 61095: 2009
• Uitbreidbaar met hulpcontact

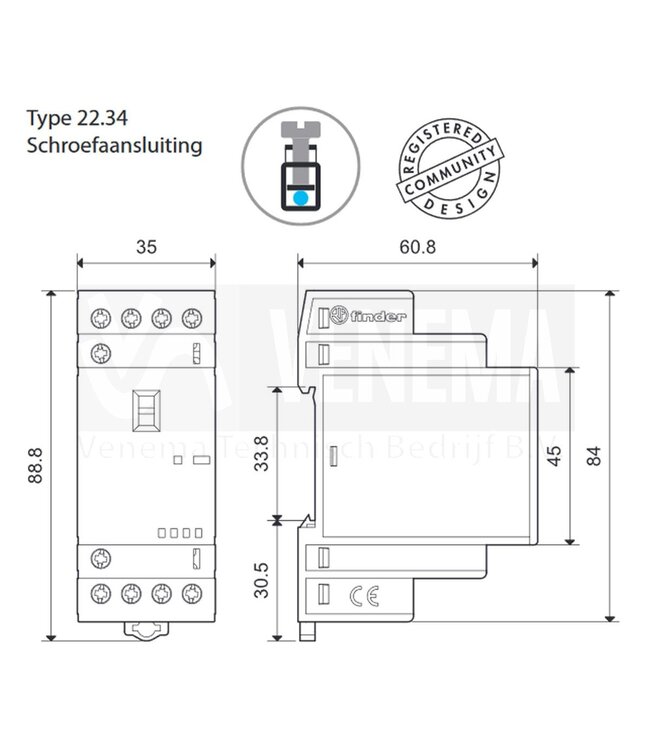

• 35 mm railmontage (EN 60715) Lees meer..

Maak een keuze:

Scherpe prijzen
Informeer voor persoonlijke korting
Technische Groothandel
Een breed aanbod van A-merken
Technisch advies
55 jaar specialistische kennis
Morgen op werkdagen in huis
Indien voorraad en vóór 14:00 besteld

Informatie

Finder Magneetschakelaar 25A AgNi - 4 maakcontacten

Producteigenschappen

• Contacten met dubbele onderbreking contactopening ≥ 3 mm (maakcontact)
• AC/DC aansturing, geluidsarm (bromvrij) met varistorbeveiliging
• Versterkte isolatie tussen spoel en contacten
• Standaard mechanische en elektrische indicatie

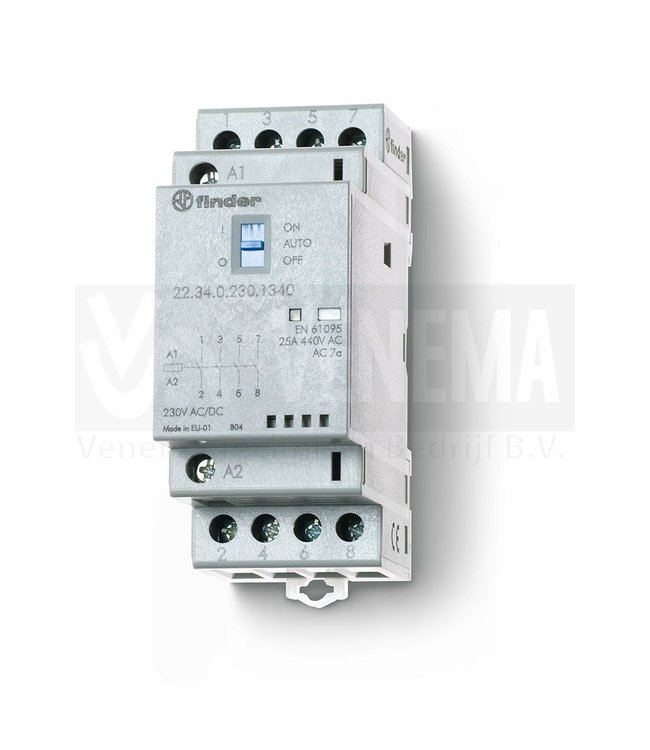

• Optie: On-Auto-Off keuzeschakelaar
• Contactmateriaal: AgNi
• Magneetschakelaar volgens DIN EN 61095: 2009
• Uitbreidbaar met hulpcontact (snelmontage), 1 maak- + 1 verbreekcontact of 2 maakcontacten
• 35 mm railmontage (EN 60715)

Productspecificaties

Contacten

	22.34.0.xxx.1xx0	22.34.0.xxx.4xx0
	• Voor het schakelen van ohmse en licht inductieve belastingen, inschakel- stromen tot 80 A • Contactmateriaal AgNi	• Voor het schakelen van hoge inschakelstromen tot 120 A - 5ms met de maakcontacten (Lampbelastingen) • Contactmateriaal AgSnO₂

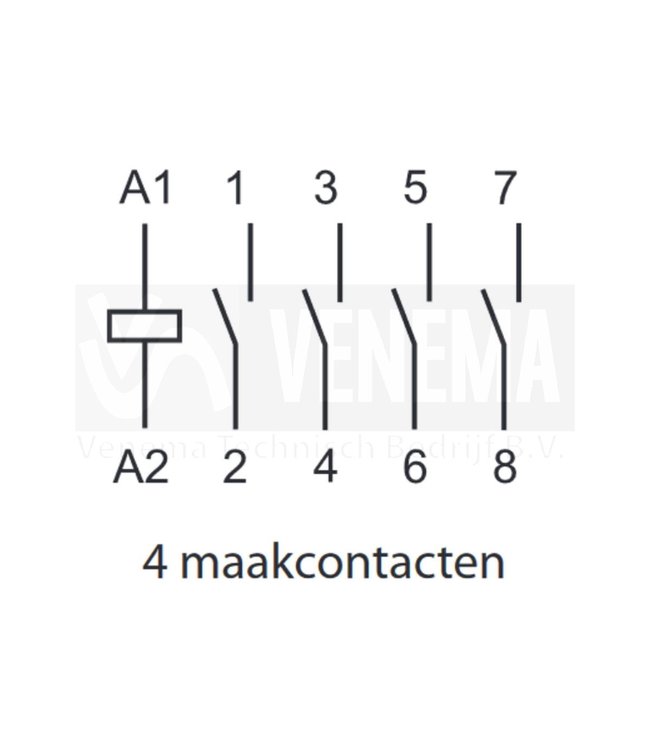

Aantal contacten	4 maak- of 3 maak- + 1 verbreekcontact of 2 maak- + 2 verbreekcontacten, ≥ 3 mm*	4 maak- of 3 maak- + 1 verbreekcontact of 2 maak- + 2 verbreekcontacten, ≥ 3 mm*
Max. continustroom/max. inschakelstroom - A	25 / 80	25 / 120
Nominale spanning - V AC	250 / 440	250 / 440
Max. schakelvermogen AC1 / AC7a (per pool @ 250 V) - VA	6.250	6.250
Max. schakelstroom AC3 / AC-7b - A	10	10
Max. Schakelvermogen AC15 (per pool @ 230 V) - kW - VA	1.800	1.800
3-fasenmotor, AC3 (400-440 V AC) - kW	4	4
Max. schakelvermogen AC5a (per pool @ 250 V) - A	15	15
Max. schakelstroom AC-7c - A	-	10
Nominale lampbelasting: • 230 V gloeilamp/halogeen W • TL-lampen met EVSA (1) • TL-lampen met VSA (2) • Compacte fluorescentielamp (spaarlamp) • 230V LED • Laagspannings halogeenlampen of LED met EVSA ⁽¹⁾ • Laagspannings halogeenlampen of LED met VSA ⁽²⁾	800 300 200 100 100 100 300	2.000 800 500 200 200 200 800
Max. schakelstroom DC1: 30/110/220 V	25/5/1	25/5/1
Min. schakelbelasting	1.000 (10/10)	1.000 (10/10)
Contactmateriaal standaard	AgNi	AgSn0₂

* Contactafstand ≥ 3 mm alleen voor de maakcontacten; verbreekcontacten ≥ 1,5 mm

⁽¹⁾ EVSA = Elektronisch voorschakelapparaat
⁽²⁾ VSA = Conventioneel voorschakelapparaat

Spoel

	22.34.0.xxx.1xx0	22.34.0.xxx.4xx0
Nominale spanning (U_N) - V DC/AC (50/60 Hz)	12 - 24 - 48 - 60 - 230	12 - 24 - 48 - 60 - 230
Nominaal vermogen AC/DC - VA (50Hz)/W	2 / 2,2	2 / 2,2
Werkspanningsbereik - DC/AC (50/60Hz)	(0,8...1,1)U_N	(0,8...1,1)U_N
Houdspanning - DC/AC (50/60 Hz)	0.4U_N	0.4U_N
Afvalspanning - Dc/Ac (50/60Hz)	0.1U_N	0.1U_N

Algemene gegevens

	22.34.0.xxx.1xx0	22.34.0.xxx.4xx0
Mechanische levensduur AC/DC - schakelingen	2 • 10⁶	2 • 10⁶
Elektrische levensduur AC-7a - schakelingen	150 • 10³	30 • 10³
Aanspreek-/afvaltijd - ms	18 / 40	18 / 40
Isolatiespanning (1,2kV/50 µs) spoel/contact - kV	6	6
Omgevingstemperatuur - °C	-20...+50	-20...+50
Beschermingsgraad	IP20	IP20
