Expert Modular Shunt
€156,06
Excl. btw
- Artikelnummer:
- 5056030-1
Deze Expert Modular Shunt is voor gebruik in combinatie met de Expert Modular Controle en Display Unit CDU. Deze producten zijn ook als set te verkrijgen (Expert Modular Batterijmonitor).
De shunt heeft een geoptimaliseerde footprint
Lees meer..
-
Scherpe prijzen
Informeer voor persoonlijke korting -
Technische Groothandel
Een breed aanbod van A-merken -
Technisch advies
55 jaar specialistische kennis -
Morgen op werkdagen in huis
Indien voorraad en vóór 14:00 besteld

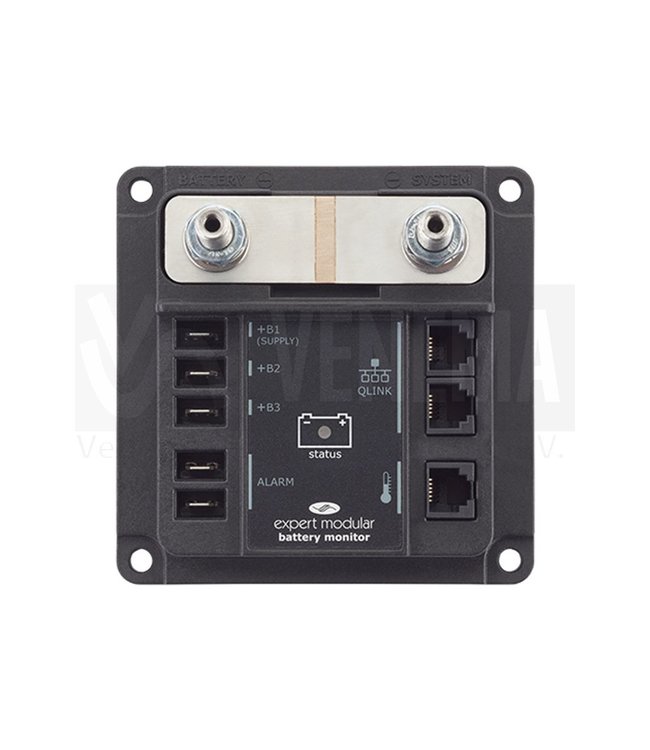

TBS Expert Modular Shunt
Deze Expert Modular Shunt is voor gebruik in combinatie met de Expert Modular Controle en
Display Unit CDU. Deze producten zijn ook als set te verkrijgen (Expert Modular
Batterijmonitor).

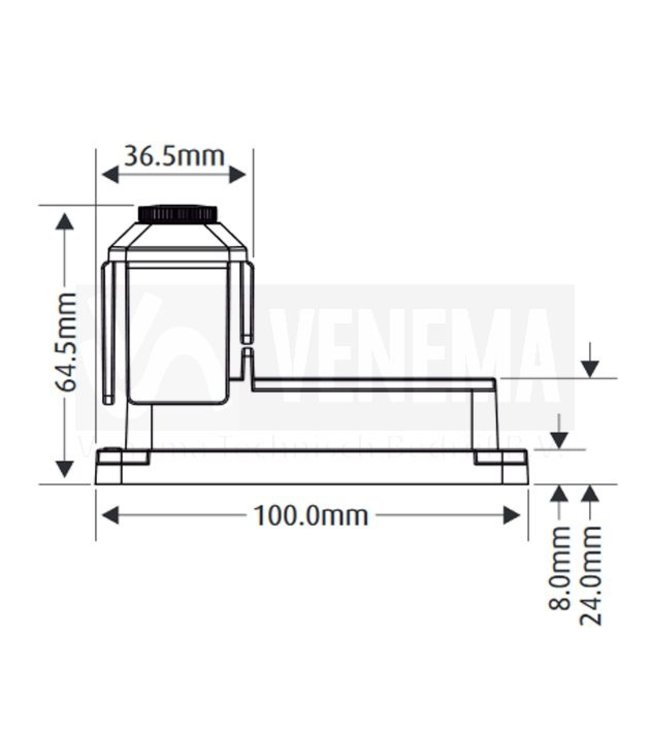

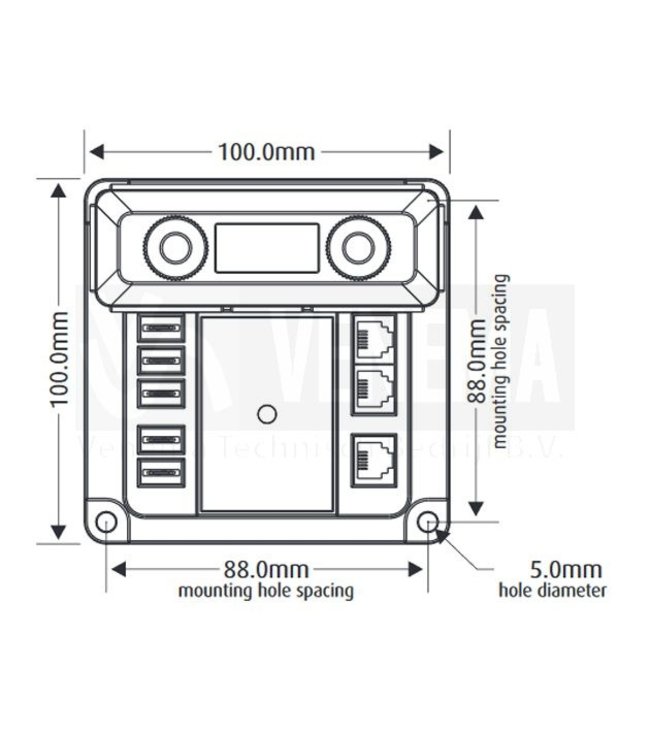

De shunt heeft een geoptimaliseerde footprint voor een perfecte integratie met andere DC Modular
producten. Zo kunnen stroomverdelers en zekeringhouders perfect geclusterd worden rond de Expert
Modular shunt basis.
Alle metingen en berekeningen worden in de actieve shuntmodule verricht, waardoor zeer hoge
nauwkeurigheid bereikt wordt. De eindresultaten worden overgedragen aan de Controle en Display Unit
(CDU, ook los verkrijgbaar op deze webshop) over een digitale kabelverbinding. Dit zorgt voor hoge
immuniteit tegen externe stoorsignalen, zelfs in zware industriële toepassingen.
De Expert Modular kan drie accubanken monitoren. De ingangen voor accubank twee en drie kunnen
echter ook worden geconfigureerd voor andere doeleinden, zoals een mid-point spanningsmeting,
sleutelschakelaar ingang of backlight besturing. De Expert Modular kan gelijkstromen meten tot 600A
(500A continu) en spanningen tot 70 Vdc en is geschikt voor elke lood- of lithium accu van 12V tot 48V.
Eén van de vele andere beschikbare functies, is het op basis van bepaalde accu condities aansturen van
vrij te programmeren relais. Eén relais is reeds in de shunt basis aanwezig. Maar met de binnenkort te
introduceren Alarm Output Expander, kunnen er nog twee extra relais aangestuurd worden.

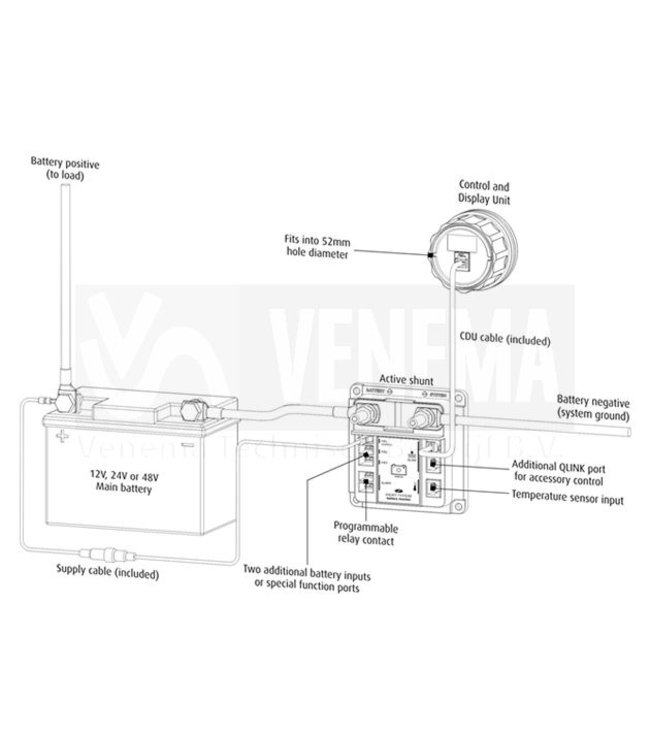

De installatie is zeer eenvoudig. Slechts één voedingsdraad naar de intelligente shunt basis en een enkele
plug and play ‘QuickLink’ kabel tussen de shunt basis de CDU zijn noodzakelijk. Daarnaast moet de
minpool kabel van de accu worden onderbroken om de shunt in te voegen in het hoofdstroom circuit. De
voedingsbedrading met zekeringhouder en een 10m lange Quicklink kabel zijn reeds bijgesloten in de
verpakking. Er is dus geen separate verbindingskit noodzakelijk.
Technische specificaties
| Voedingsspanningsbereik | 7..70Vdc |
| Stroomverbruik 1) (@ 12V / 24V / 48V) | 10mA / 6mA / 5mA |
| Ingangsspanningsbereik hoofdaccu | 7..70Vdc |
| Ingangsspanningsbereik 2e en 3e accu | 1..70Vdc |
| Ingangsstroombereik 2) | -600..+600A |
| Accucapaciteit bereik | 10..10000Ah |
| Aanbevolen omgevingstemperatuur | -20..+50°C |
| Aanbevolen opslag temperatuur | -30..+70°C |
| Uitlezingsnauwkeurigheid: Voltage (0.70V) Stroom (0..10A) Stroom (10..100A) Stroom (100..600A) Rest capaciteit (0..100%) Rest tijd (0..24 uur) Rest tijd (24..240 uur) Amp. uren (0..10000Ah) Power (0..42kW) Temperatuur (-20°C..+50°C) 3) Onderhoudsuren (0..100000 uur) |
± 0.01V ± 0.01A ± 0.1A ± 1A ± 1% ± 1min ± 1hr ± 0.01Ah - 10Ah (wisselend) ± 0.01W - 1kW (wisselend) ± 0.5°C ± 1hr |
| Voltage meetnauwkeurigheid | ± 0.3% |
| Huidige meetnauwkeurigheid | ± 0.4% |
| Gewicht Shunt | 290 gram |
| Gewicht CDU | 70 gram |
| Beschermingsklasse | IP20 (CDU paneel los IP65) |
| Normen | CE certificaat (EMC Directive 2014/30/EU) Inclusief EN50498 Automotive EMC |
1) Gemeten met achtergrond verlichting en alarm relais uitgeschakeld
2) Afhankelijk van geselecteerde shunt. Met standaard geleverde 500A/50mV shunt (350A
continu), is het bereik gelimiteerd tot -600..+600A
3) Alleen beschikbaar wanneer een optionele temperatuur sensor is aangesloten
